XRD Normal

معرفی آنالیز XRD

XRD Normal

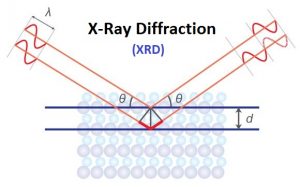

آنالیز XRD  بر مبناي پراش پرتو ايكس و بر اساس قانون براگ (Bragg law) شكل گرفته است و عموماً براي مطالعه مواد با ساختار كريستالي استفاده مي شود . با توجه به منحصر به فرد بودن طیف XRD هر ترکیب امکان یافتن ترکیب و فرمول هر نمونه مجهول به کمک تست XRD  در آزمایشگاه XRD امکان پذیر می باشد .

تفسیر نتایج XRD

برای تحلیل نتایج XRD، طیف XRD خروجی دستگاه با بانک مرجع ICSD مقایسه می گردد و فرمول و ترکیب نمونه مجهول بدست خواهد آمد . همچنین با استفاده از فرمول براگ می‌توان فاصله صفحات کریستالی و در نتیجه اندازه و نوع سلول واحد را نیز بدست آورد.در آزمایشگاه XRD امکان محاسبه FWHM برای استفاده در رابطه شرر نیز وجود دارد .





شرایط آزمون XRD در آزمایشگاه تابان

در تست XRD نرمال از سخت افزاری استفاده می شود که قادر به اسکن از زاویه 5 تا 130 درجه می باشد . در آنالیز XRD امکان انتخاب step size های 0/05 ، 0/04 ، 0/02، 0/01 ، 0/005 و 0/003 با time per step یک ثانیه وجود دارد . به شکل روتین در این آزمایشگاه از step size و time per step به ترتیب 0/05 درجه و 1 ثانیه استفاده می گردد و زاویه گانیومتر از 10 تا 80 درجه انتخاب خواهد شد. در صورت نیاز به تغییر در تنظیمات اعمال شده بایستی در فرم آنالیز تنظیمات مورد نظر را قید نمائید . بدیهی است با تغییر شرایط تنظیمات ، تعرفه خدمات آزمون XRD نیز تغییر خواهد نمود.

آنالیز XRD در آزمایشگاه تابان در کمترین مدت و با بهترین کیفیت انجام می پذیرد. به‌منظور اطمینان از صحت نتایج آنالیز، تجهیزات مذکور طبق برنامه معین به‌طور مستمر و روزانه کالیبره می‌شوند.


ویدئوی آموزشی

برای درک بهتر اصول پراش اشعه ایکس دیدن ویدئوهای زیر را پیشنهاد می کنیم :

  • مشاهده این ویدئو فقط از IP های ایران قابل انجام است .لطفا VPN خود را خاموش نموده و صفحه را رفرش کنید.


توجه : خواهشمند است قبل از ارسال نمونه های خود به آزمایشگاه تابان ، فرم مخصوص هر آنالیز را از بخش فرم ها دانلود نمایید و پس از تکمیل آن به همراه نمونه ها به آدرس آزمایشگاه ارسال نمایید .

مشخصات دستگاه :

نام دستگاه : XRD (پراش اشعه ایکس)
کمپانی سازنده : PHILIPS

مدل دستگاه : PW1730
کشور سازنده : هلند
step size=0.05 deg
Time Per Step=1 s
طول موج لامپ اشعه ایکس مس = ۱/۵۴۰۵۶ آنگسترم
ولتاژ=40kV جریان=30mA

XRD Normal
XRD Normal



طیف خام از 10 درجه تا 80 درجه (Normal XRD)400,000 تومان
شناسایی فاز به کمک دیتابیس سال2016200,000 تومان
محاسبه پارامتر های شبکه (Unit Cell)200,000 تومان
محاسبه Crystallite Size200,000 تومان
خردایش نمونه های سنگ برای هر 100 گرم با دستگاه سنگ شکن و آسیاب150,000 تومان
نرمایش نمونه ها با هاون عقیق (مخصوص نمونه های مقدار کم)70,000 تومان
اضافه شدن محدوده آنالیز150,000 تومان

شرایط پذیرش نمونه XRD
